產品名稱：WDSC微電阻率掃描成像測井儀
|
產品型號：
|
WDSC
|
|
生產產商：
|
環鼎
|
|
產品說明：
|
在當今石油勘探領域，高效的儲層評估顯得極為重要，擴展型微電阻率掃描成像測井儀WDSC就是為了實現井眼周圍的地層電阻率成像而設計的。基于六臂傾角技術的WDSC將極板裝配在六個獨立臂上，增強電極和地層的接觸。通過每個極板上的25個鈕扣電極，共計150個鈕扣電極獲得高質量的地層電阻率信息用于井下成像，測量分辨率達到0.2 in，同時可獲得儀器定位數據、六條微電阻率曲線及六條獨立井徑曲線。
|
概述工作原理儀器特性技術指標地質應用
在當今石油勘探領域，高效的儲層評估顯得極為重要，擴展型微電阻率掃描成像測井儀WDSC就是為了實現井眼周圍的地層電阻率成像而設計的?；诹蹆A角技術的WDSC將極板裝配在六個獨立臂上，增強電極和地層的接觸。通過每個極板上的25個鈕扣電極，共計150個鈕扣電極獲得高質量的地層電阻率信息用于井下成像，測量分辨率達到0.2 in，同時可獲得儀器定位數據、六條微電阻率曲線及六條獨立井徑曲線。
WDSC屬于一種非聚焦型電法測井儀器，電流回路為下部電極－地層－上部電極，交流電流由下部電極流入地層，回到上部電極，上部電極是電子線路的外殼。測井過程中，借助電機機械推靠系統使極板貼靠井壁，由地面裝置控制向地層發射電流，記錄每個鈕扣電極的電流強度及對應的測量電位差，它們反映了井壁地層的電阻率變化。
儀器的分辨率與極板鈕扣電極的幾何結構密切相關。WDSC采用如圖所示的電扣排列方式，使儀器在1800ft/h的最大測速情況下，儀器的周向分辨率、垂向分辨率都為0.2in（5mm）。在6.5in井眼中的覆蓋率能達到80％。
WDSC采用數字化極板先進設計理念，大大提高了儀器的成像質量和測量范圍。在極板部分對鈕扣采樣信號進行了數字化處理，與電子線路采用串行數字通訊，減少了信號線之間的耦合干擾，大大提高了信號的信噪比，有利于小信號的采集。
|
外形尺寸和標稱值
|
|
最高承受溫度：175℃
|
最大承受壓力： 140MPa
|
|
儀器外徑： 5 in（12.7cm）
|
最小井眼尺寸： 5.875in（14.92cm）
|
|
儀器總長度： 24.18ft（7.69m）
|
最大井眼尺寸： 21 in（53.34cm）
|
|
|
儀器重量： 496 lb（97.5kg）
|
|
井眼環境
|
|
井眼流體：咸水■ 淡水■ 油□ 氣□
|
|
測井速度：高數據率 30ft/min(9.1m/min)成像模式
低數據率 20ft/min(6.1m/min)成像模式
|
|
硬件參數
|
|
源類型： 感應電流
|
|
傳感器類型：鈕扣電極
|
|
傳感器間距：兩排，一排12個傳感器，一排13個傳感器
排間距：0.3 in
每排傳感器橫向間距：0.2 in
兩排疊加排列傳感器間距：0.1 in
|
|
采樣頻率： 120個樣點/ft(394個樣點/m)
20ft/min（低數據率）& 30ft/min（高數據率）
|
|
可組合性： DITS兼容，僅底部
310字/幀（低數據率）
456字/幀（高數據率）
|
|
測量數據
|
|
|
電阻
|
方位角
|
旋轉角
|
井斜角
|
井徑
|
|
原理
|
微電阻
|
導航
|
6臂
|
|
范圍
|
0.2-10,000ohm-m
0<Rt/Rm<20,000
|
0-360°
|
0-360°
|
0-90°
|
6-21in
|
|
垂直分辨率90%
|
0.2in
|
N/A
|
N/A
|
N/A
|
N/A
|
|
探測深度
|
由構造決定12in內
|
N/A
|
N/A
|
N/A
|
N/A
|
|
分辨率
|
N/A
|
0.1°
|
0.1°
|
0.03°
|
0.1 in
|
|
精度
|
N/A
|
±5°
|
±2°
|
±0.6°
|
±0.1 in
|
|
主要曲線
|
成像圖像
|
AZI, HAZI
|
ROT
|
DEVI
|
CAL 1-6
|
|
輔助曲線
|
微電阻率、方位角、自轉角、AZI、井斜
|
|
刻度
|
|
車間刻度：電阻率刻度盒，導航儀刻度臺，7in和15in 井徑環
井場刻度：電阻率刻度盒，導航探頭操作檢查，7in井徑環
|
|
物理強度
|
|
硬件
|
張力
|
壓縮力
|
力矩
|
|
儀器接頭
|
130,000 lbs
|
130,000 lbs
|
600 lb-ft
|
|
心軸體
|
130,000 lbs
|
130,000 lbs
|
600 lb-ft
|
|
4 1/4-英寸絕緣短節
|
130,000 lbs
|
130,000 lbs
|
600 lb-ft
|
WDSC在井場得到實時的圖像數據，經過一系列處理和圖像增強，微電阻率圖像代表沿井壁地層的電阻率非均質特征變化，電阻率的變化反映巖性、孔隙結構和泥質含量變化，沖洗帶的流體性質、井壁不規則也存在一定影響。
WDSC圖像的地質應用目前主要有：
? 裂縫識別和評價
? 薄儲層評價
? 詳細的地層和沉積環境分析
? 次生孔隙結構分析和地質構造解釋
? 幫助巖芯歸位和巖性描述

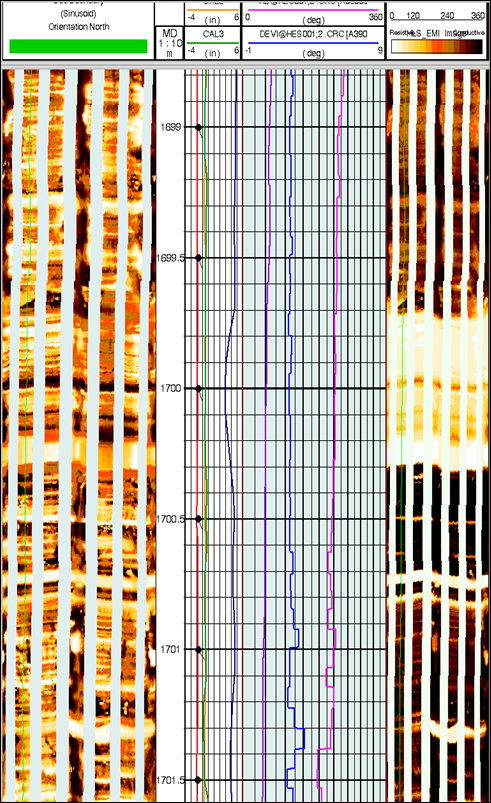

下圖是WDSC測得某井段資料的處理圖像成果：可見沿南北方向井眼的裂縫把井眼分成兩部分并且砂泥巖界面清晰。
