產品名稱：531系列數控測井儀

產品型號： 531系列
生產產商： 環鼎
產品說明： 針對目前油田開發的新形勢，開發井以淺井、斜井、水平井居多，測井項目減少，采用多種作業方式（鉆桿輸送、泵出等），對時效及成本的控制日益增高。 因此北京環鼎公司推出了531系統，以530系統為藍本，吸收了小井眼儀器的設計技術，簡化530系統的功能與配置。傳輸方式與供電配線方式與530系統不同，采用獨立電源短節并重新整合儀器線路及探頭的方法，達到在保留530系統功能的基礎上實現大幅縮減整串儀器長度的目的。并且組合靈活，可根據用戶要求減少儀器配置。

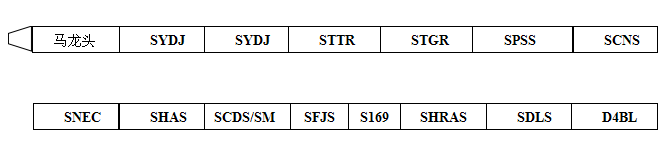

地面系統簡介井下儀器特點井下儀器簡介儀器組合方式

設計為簡化版地面系統，僅具有531系列儀器測井功能，單機柜布局，可擴展電極系面板、射孔取芯面板及其它功能模塊。配置儀器接口箱、儀器電源箱、繪圖儀和工控機，可選配筆記本電腦。操控臺采用桌面式布局，利于操作。顯示器及鍵盤鼠標布放在桌面上。

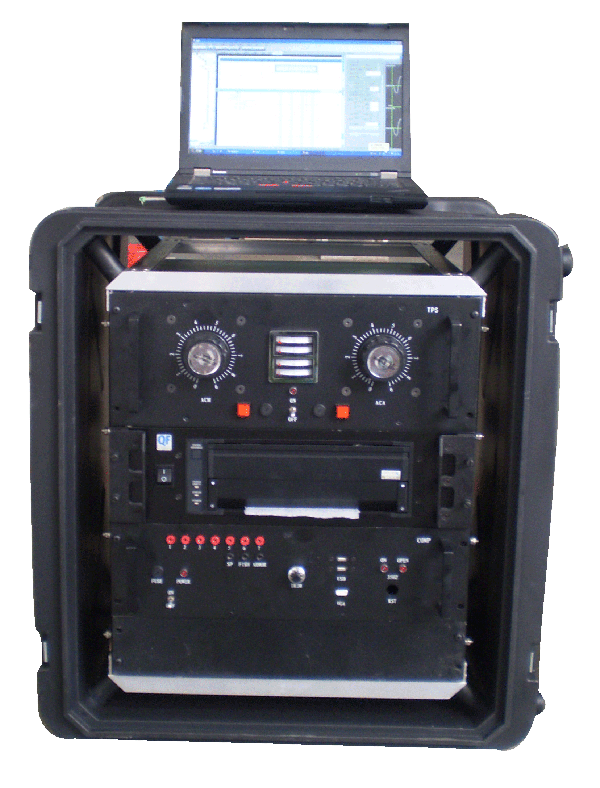

同時有便攜式結構供選擇。



接口箱：

      供電與信號通道控制；

      BPSK碼調制解調，速率100Kb/S；

      聲波全波列采樣，2.4M/1.2M速率可選；

      模擬信號采樣，16通道，12位分辨率；

      測井?dāng)?shù)據預處理；

      可配置35Hz電源用于掛接530儀器；

電源箱：

      交流主電源600VAC/1A，50Hz；

      交流輔助電源600VAC/1A，50Hz；

      手動旋鈕控制；

SDDP：

      用于提供深度及井口張力信息。

      在便攜式應用中可將其深度處理板內置于接口箱中。
